Cancelería de Doble Vidrio Premium
FICHA TÉCNICA
Especificaciones de Producto
- Modulación horizontal: Entre ejes estándar desde 300mm pasando por 1000 mm y 1200 mm. hasta 2400mm.
- Altura (entre suelo y techo): Estándar de 2500 mm, 2750 mm y 3000 mm.hasta 4500mm.
- Absorción en altura: Capacidad técnica de ±25 mm.
- Absorción en ancho: Capacidad técnica de ±15 mm.
- Espesor total del tabique: 100 mm. en toda la estructura.
El sistema permite una configuración totalmente modular adaptándose a las necesidades arquitectónicas más exigentes, garantizando estabilidad en cualquier tipo de losa o techo técnico.
styleVISION

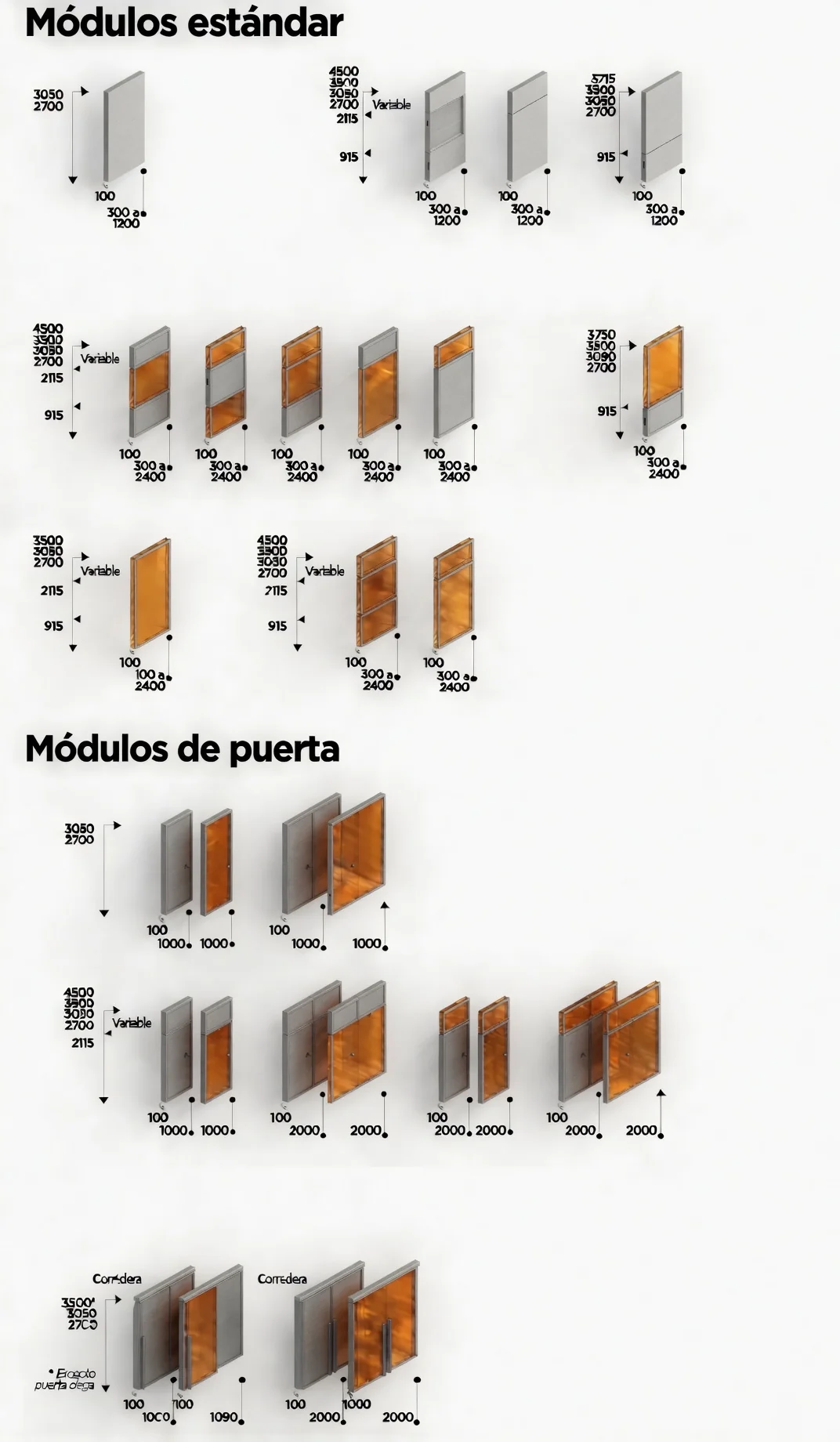

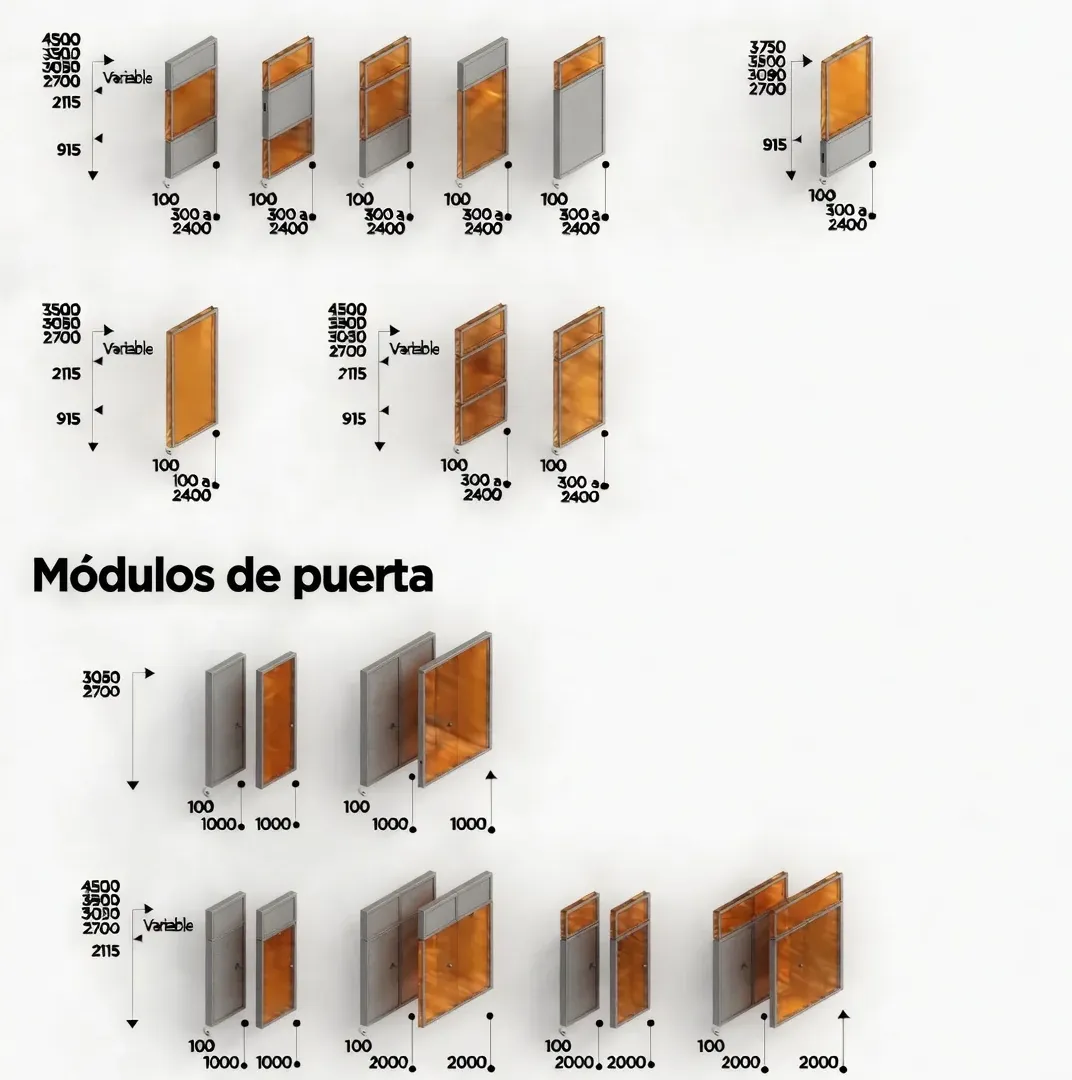

Planos Técnicos Detallados · Pág 02
styleVISION
Pág 03| Tipo de Modulación | Especificación | kg/m² |
|---|---|---|
| 1 Vidrio continuo | Vidrio 10 / 12 / 16 mm. | 29 / 33 / 42 |
| 2 Vidrios continuos | Doble luna 10 / 12 mm. | 52 / 60 |
| Tablero melamina | Doble 13 / 16 / 19 mm. | 17 / 22 / 25 |
Estructura y Calidad
Aluminio extrusionado por la empresa Extruidos del Aluminio, S.A. certificado AENOR (No ER-0442/1999 norma ISO 9001).
Pintura (QUALICOAT)
Lacado epoxi (mín. 60 micras). Ensayos: Adherencia, Dureza, Flexión, Embutición, Brillo, UV y Corrosión.
Panelería y Puertas
Tableros de 19 mm con acabados melamínicos o maderas nobles. Puertas estándar de 2030x825x40 mm. Lana roca Rockwool 208 (40mm), Fuego M0.
Vidrios y Aislamiento
Luna seguridad (10-16 mm). Acabados: Parsol, ácido, arena o masa vinílica.
styleVISION
Aislamiento Acústico · Pág 04| Sistema de Mampara | Composición del Módulo | Aislamiento (dB) |
|---|---|---|
| 1 Vidrio Continuo | Cristal 5+5 a 6+6 Silence | 34 - 40 dB |
| 2 Vidrios Continuos | Doble 5+5/5+5 a 6+6/6+6 a Doble Silence | 43 - 50 dB |
| Tablero Doble | Dos tableros de 19mm con lana de roca | 42 - 48 dB |
styleVISION
Detalles Técnicos · Pág 05Puertas Ciegas
- Manivela "U" con roseta (Inaltec, Acero Inox).
- Bocallave Yale en acero Inoxidable.
- Cerradura 349/50 Rever (Frente Inox).
- Bombillo 70mm centrado (3 llaves).
Puertas de Vidrio
- Manivela GDK "U" (Acero Inoxidable).
- Cerradura GDK de acero con carcasas de aluminio.
- Bombillo 40mm centrado (3 llaves).
- Bisagras SIMONSWERK de acero con aluminio.
Modularidad total: Desmontabilidad completa e independiente de todos los componentes. Vidrios retirables mediante junquillos sin afectar estructura central. 100% intercambiabilidad de módulos.
Cumple en todos sus apartados con las normas UNE-41955-01, 02 y 03 ("Mamparas Desmontables"). Vidrio templado térmico de seguridad según EN 12150.
Cumple NOM-146-SCFI-2016 (vidrio de seguridad en construcción). Garantiza aislamiento para cumplimiento de NOM-011-STPS-2001 (acústica laboral).
Medición de aislamiento según ASTM E90 y clasificación ASTM E413. Rendimiento bajo estándar ANSI/BIFMA X5.6.
styleVISION
Amplitud visual sin fisuras técnicas.
Diseño arquitectónico flexible y máximo rendimiento acústico certificado para entornos corporativos globales.
