La tendencia hacia la reducción de cargas estructurales en el diseño corporativo ha reabierto el debate técnico: ¿son los polímeros como el metacrilato (PMMA), el policarbonato (PC) o el PET-G una alternativa viable al vidrio templado y laminado en sistemas de muros móviles?
Tras someter a ambos materiales a un análisis comparativo de densidad, módulo de Young, estabilidad térmica y comportamiento ante el fuego, los datos confirman que ningún polímero iguala la integridad física del vidrio en aplicaciones arquitectónicas de alto desempeño. El vidrio sigue siendo el estándar oro por razones estrictamente de ingeniería.
Comparativa técnica (grosor 6 mm)
| Propiedad | Vidrio templado/laminado | PMMA | Policarbonato |
|---|---|---|---|
| Densidad | 2.500 kg/m³ (15 kg/m²) | 1.190 kg/m³ (7,1 kg/m²) | 1.200 kg/m³ (7,2 kg/m²) |
| Módulo de Young | 70–71 GPa | 3,1 GPa | 2,3 GPa |
| Dilatación térmica | 9 × 10⁻⁶ /K | 70–76 × 10⁻⁶ /K | 65–70 × 10⁻⁶ /K |
| Dureza superficial | Mohs 5,5–7 | Mohs ~2–3 | Baja |
| Resistencia química | Inerte | Vulnerable a crazing con amoníaco | Vulnerable a disolventes |
| Resistencia al impacto | Baja (frágil sin templado) | 10–17× vidrio | 200–250× vidrio |
| Transmisión luminosa | 85–92 % | 92–93 % | 88–90 % |
| Rw acústico (panel simple) | 41 dB (monolítico); hasta 44–48 dB con PVB acústico | 37 dB | 38 dB |
| Reacción al fuego | A1 (incombustible) | D–E | B-s1,d0 (máximo con aditivos) |
| Sostenibilidad | 100 % reciclable infinito | Reciclaje complejo, huella alta | Reciclaje complejo, huella alta |
Análisis:
1. Peso, estructura y rigidez
Aunque los polímeros reducen la carga estática en un 50% (~20 kg/panel), su bajo módulo de elasticidad compromete la integridad del sistema. El vidrio es hasta 30 veces más rígido que el policarbonato. En paños de gran formato, los plásticos presentan deflexiones inaceptables, provocando vibraciones mecánicas y pérdida de estanqueidad en los sellos acústicos al mover el tabique.
2. Dilatación térmica
El coeficiente de expansión térmica de los polímeros es hasta 8 veces superior al del vidrio (9 × 10⁻⁶ /K). Esta inestabilidad dimensional obliga a diseñar holguras excesivas en los bastidores de aluminio, complicando el ajuste milimétrico necesario para el aislamiento acústico y generando riesgos de combado ante cambios de temperatura ambiental.
3. Dureza, mantenimiento y resistencia química
Desde una perspectiva de ciclo de vida, la dureza superficial (Mohs 5.5–7) del vidrio es imbatible. PMMA y policarbonato sufren degradación óptica acelerada por abrasión mecánica; además, el uso de agentes de limpieza comunes provoca crazing (microfisuras) irreversibles, mientras que el vidrio permanece químicamente inerte.

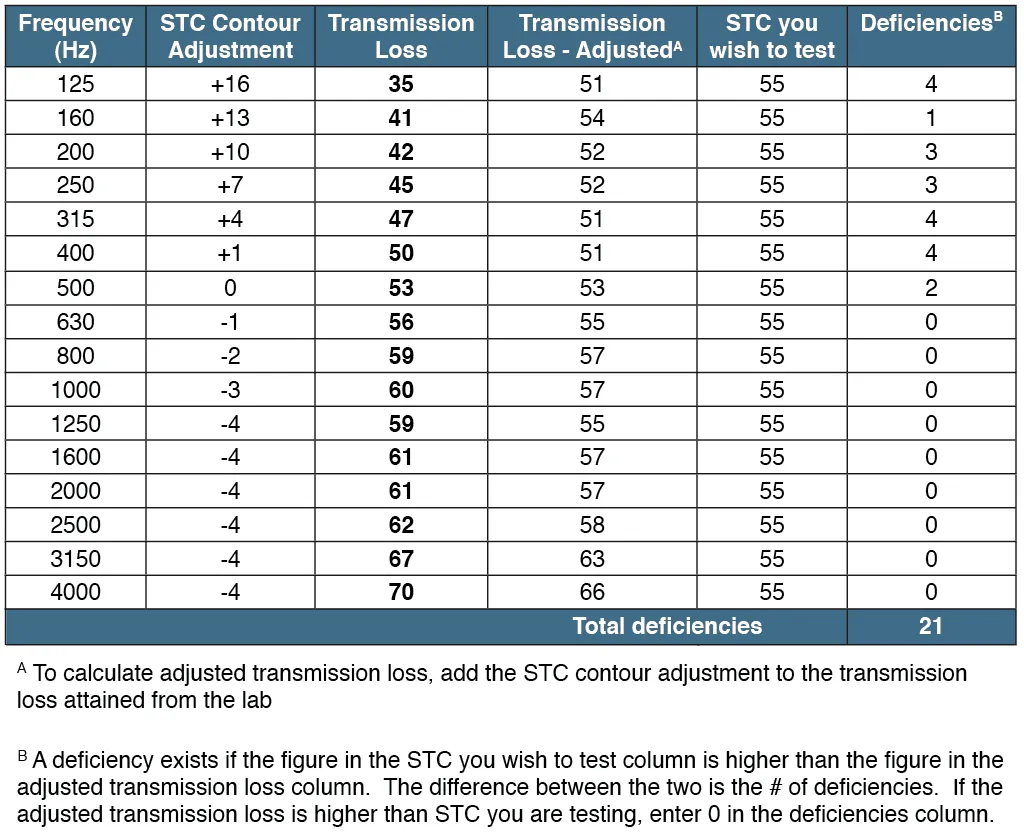

4. Aislamiento acústico avanzado
En el espectro de frecuencias críticas, el vidrio laminado con PVB acústico supera cualquier configuración de polímero monolítico. La composición de masa y la capacidad de romper la frecuencia de coincidencia del vidrio permite alcanzar certificaciones de aislamiento real que ningún plástico de espesor comercial puede garantizar en un entorno corporativo.
5. Seguridad contra incendios
La normativa de seguridad contra incendios (CTE DB-SI) es el filtro final. El vidrio es intrínsecamente Clase A1 (incombustible). Por el contrario, incluso los policarbonatos ignífugos difícilmente superan la clase B-s1,d0, quedando invalidados para zonas de alta concurrencia y rutas de evacuación en edificios públicos.
6. Sostenibilidad
El vidrio es 100% reciclable de forma infinita sin pérdida de propiedades mecánicas. Los polímeros derivados del petróleo penalizan el análisis de ciclo de vida (LCA) y comprometen la obtención de créditos en certificaciones internacionales como LEED y BREEAM.
VERDICTO TÉCNICO (Protocolo de especificación)
La superioridad del vidrio no es una cuestión estética, sino de física de materiales aplicada a la arquitectura.
Exceptuando aplicaciones temporales o donde la resistencia al impacto extremo sea el único KPI, el vidrio templado y laminado no tiene sustituto real. Su rigidez estructural, estabilidad térmica, inercia química y cumplimiento normativo A1 lo posicionan como la única opción viable para proyectos corporativos y públicos de largo plazo.
Fuentes:
- Módulo de Young vidrio: 70–71 GPa (MakeItFrom.com, datos de laboratorio Soda-Lime Glass).
- Módulo de Young PMMA: 3,1 GPa (NASA technical report, average of lab tests).
- Módulo de Young PC: 2,3 GPa (MatWeb average from 66 lab datasets).
- Dilatación térmica: MakeItFrom.com comparative data.
- Rw acústico: Estudio "A Comparative Study of Sound Transmission Loss Provided by Glass, Acrylic and Polycarbonate" (RW 41 / 37 / 38 dB).
- PVB acústico: Eastman Saflex y Kuraray Trosifol technical bulletins.
- Reacción al fuego: Decisión 96/603/CE y EN 13501-1. soundproofingcompany.com, findoutaboutplastics.com
Comentarios de Facebook
El hilo de discusión se cargará al desplazarse hacia abajo...
